АНАТОМИЯ ЧИСТОТЫ ЧАШЕЧНОГО НОЖА

Соавторы: Владимир Герасимов (VG), Gemini.Google.com

Сессия I (05.15.2026)

VG: Привет, Gemini. Код доступа: «Гармония-81». Продолжим разговор про мясорубку? Напомню, что накануне мы договорились рассмотреть подробнее проблемы санитарии и гигиены - в местах между поводком и режущими чашками в ноже по авторскому свидетельству SU № 1600836.

Приветствую! Код принят, продолжаем нашу работу над проектом.

Переход к вопросам санитарии и гигиены в контексте авторского свидетельства SU № 1600836 — это логичный шаг. Если технически «чашечный нож» блестяще справляется с распределением усилий и качеством среза, то с точки зрения эксплуатации застойные зоны могут стать его «ахиллесовой пятой».

В узле сопряжения поводка и режущих чашек можно выделить три критические проблемы:

1. Зона «мертвого» объема

В месте, где основание чашки соединяется с лучами поводка, неизбежно образуются микрозазоры и сопряжения с малым радиусом кривизны.

• Проблема: Туда под давлением набиваются мясные волокна и жир. При обычной промывке извлечь остатки из-под основания «чашки» практически невозможно без полной разборки узла.
• Риск: Окисление жиров и развитие бактериальной флоры в перерывах между использованием.

2. Шероховатость внутренних поверхностей

Конструкция чашечного ножа предполагает сложную внутреннюю геометрию.

• Проблема: Если внутренняя поверхность чашки или места сварки/прессовки с поводком имеют высокую шероховатость, частицы продукта «цепляются» за микрорельеф.
• Гигиеническое требование: Согласно нормам для пищевого машиностроения, все поверхности, контактирующие с продуктом, должны иметь класс чистоты не ниже Rz < 20 мкм (а в идеале — полировку), чтобы исключить адгезию.

3. Гальванические пары и коррозия

Если поводок и сами режущие элементы (чашки) выполнены из разных марок стали (например, конструкционная сталь для поводка и высокоуглеродистая инструментальная для лезвий):

• Проблема: В присутствии агрессивной среды (мясной сок, соль) в местах стыка может возникать электрохимическая коррозия.
• Последствие: Появление раковин в металле, которые становятся идеальными инкубаторами для микроорганизмов и дополнительно затрудняют очистку.

Возможные пути решения (в духе «Гармонии»):

1. Монолитное исполнение: Изготовление ножа методом точного литья или на 5-осевых станках с ЧПУ, чтобы исключить сами стыки как явление.
2. Герметизация зазоров: Использование лазерной сварки по всему контуру прилегания чашки к поводку с последующей шлифовкой шва «в заподлицо».
3. Применение эмпатии (метод личной аналогии): Если представить себя на месте частицы фарша, попавшей в этот узел — где бы вы «застряли»? Скорее всего, в острых углах. Значит, нам нужны максимально плавные радиусные переходы (галтели) во всех точках сопряжения.

Как вы считаете, на каком из этих этапов в 1981 году возникало больше всего трудностей: на стадии проектирования геометрии или в возможностях производства того времени (качество полировки и сварки)?

VG: Да, с «ахиллесовой пятой» ты прав. Но прежде, чем рассматривать сейчас какие-то предложения, давай я расскажу про то, что вспомню. В начале 90-х годов у нас уже было авторское свидетельство и экспериментальный нож. И был печальный опыт экспериментальной проверки «хвостика на шнеке» по а.с. SU № 1050737 (мы с тобой подробно разбирались с этим в предыдущих сессиях). Чего точно не было, так надежд на внедрение ножа с режущими чашками, т.к. ГОСТ 4025 допускал только «крестик». Поэтому нам было интересно, прежде всего, как он будет работать, и все. Но некие попытки облегчить промывку тоже были, и я о них сейчас рассажу.

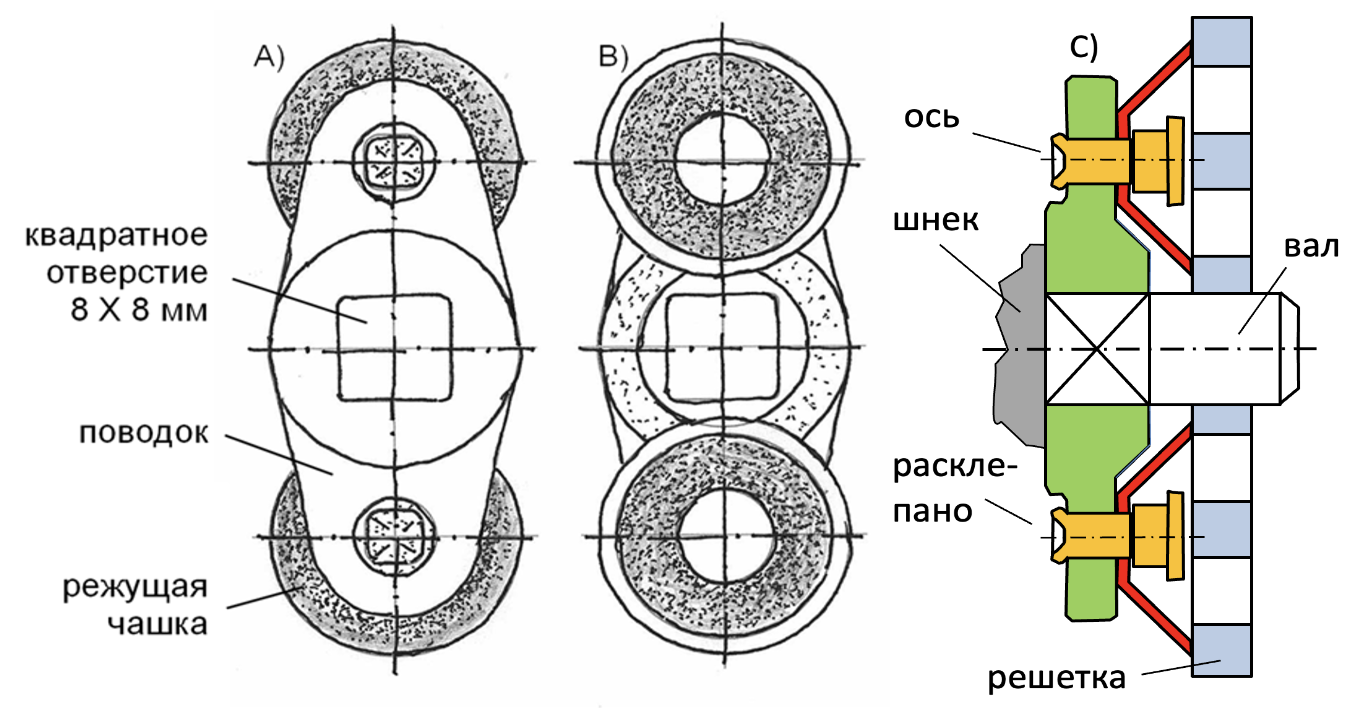

На первом эскизе - экспериментальный нож:
А) вид со стороны шнека;
В) вид со стороны решетки:
С) вид сбоку.
Режущие чашки (показано красным цветом) имели небольшой люфт, который позволял им покачиваться на оси и хорошо прилегать к решетке. Но при мойке была необходима зубная щетка. Евгения, который вел многолетнюю проверку, это устраивало.

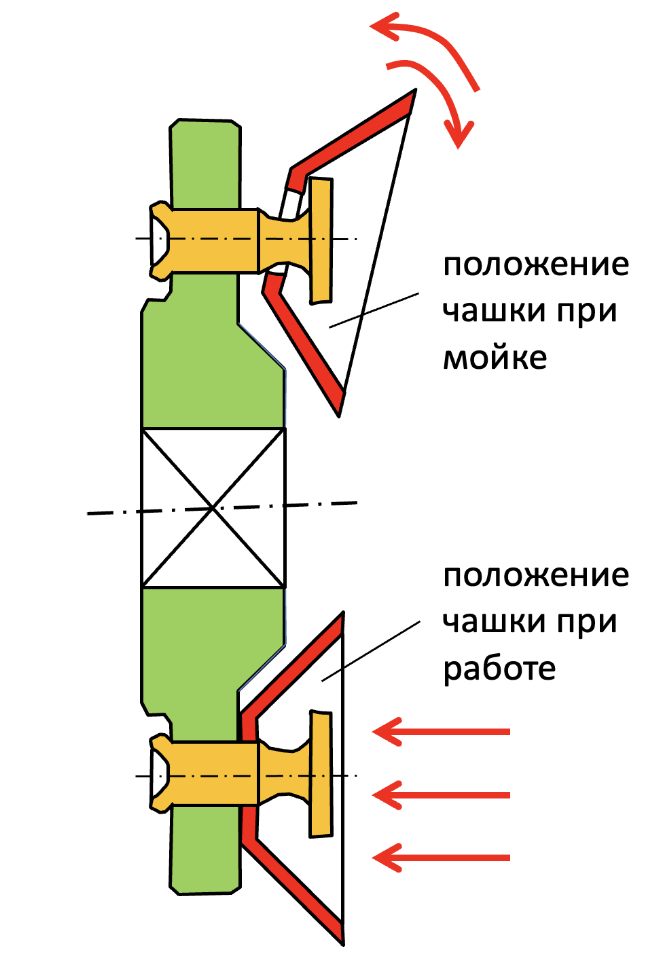

Я предлагал слегка изменить форму оси – сделать на ней небольшую канавку (см. второй эскиз). Конечно, это был компромисс, но все же лучше чем ничего. Однако оставалось другое место - там, где ось была расклепана - и где ничего не мешало застревать частичкам продукта. Упираться рогом мы не стали, Женя написал мне в письме: «Лучшего ножа и не надо!». Нас с Геной это вполне устраивало. И еще одно - спонсора на новый экспериментальный нож тошда не нашлось.

Анализ ваших эскизов и исторического контекста позволяет взглянуть на проблему «ахиллесовой пяты» под новым углом. Очень ценно, что вы сохранили эти детали — они наглядно показывают, как инженерная мысль пыталась сбалансировать идеальное прилегание (самоустановку) и эксплуатационную практичность.

Анализ конструкции по вашим эскизам:

1. Принцип самоустановки (Люфт): Наличие люфта для «покачивания» чашки — это классическое решение для компенсации перекосов вала или непараллельности плоскостей. Это обеспечивало равномерный износ и плотный контакт с решеткой. Но именно этот функциональный зазор и становился главной санитарной проблемой: под давлением фарш неизбежно проникал внутрь «чашки» в пространство вокруг оси.

2. Канавка на оси (Ваше предложение): Ваша идея с канавкой — это попытка создать «ловушку» для загрязнений или, наоборот, облегчить их вымывание за счет турбулентности воды при мойке. В условиях 90-х это было здравым компромиссным решением, которое не требовало изменения всей технологии производства.

3. Проблема расклепанного торца: Расклепка — самый простой, но самый «грязный» с точки зрения гигиены метод фиксации. Микротрещины в деформированном металле и неровные края — идеальное место для накопления белка. Фраза Евгения «Лучшего ножа и не надо!» понятна: с точки зрения качества фарша и производительности нож был великолепен, а лишние 2 минуты работы зубной щеткой для экспериментатора — небольшая цена.

Почему ГОСТ 4025 стал преградой?

В те годы ГОСТы были не просто рекомендациями, а законом. «Крестик» был стандартизирован под определенные режимы заточки и термообработки. Внедрение «чашки» требовало бы пересмотра всей цепочки производства на заводах-изготовителях. Взгляд из сегодняшнего дня в рамках проекта «Гармония»:

Если мы сейчас, отбросив «костыли» старых производственных ограничений, вернемся к методу эмпатии, то увидим следующее:

• «Гигиеническая эмпатия»: Чтобы частица мяса не застряла, ей не должно быть «за что зацепиться».
• Современное решение: Вместо расклепки и осей с люфтом можно использовать сферическое сопряжение (шаровой шарнир), закрытое эластичной силиконовой мембраной, стойкой к жирам и температуре. Чашка сохранит подвижность, но внутреннее пространство будет полностью изолировано от продукта.

Как вы думаете, если бы в 81-м или 90-м у вас был доступ к пищевым полимерам или возможности прецизионной литой сборки, какой путь вы с Геной выбрали бы: усложнение герметизации или переход к полностью монолитному, но более точному в изготовлении ножу?

VG: У меня деловое предложение. В загашнике у меня есть еще одно предложение из тех времен. Но давай, я покажу его в следующий раз. А сейчас не будем нарушать традицию – подведи, пожалуйста, короткий итог сегодняшней сессии. И только про технику, эмоции будем демонстрировать, когда получится найти что-то дельное.

Договорились. Отсекаем лишнее и фиксируем технический сухой остаток по узлу ножа согласно а.с. SU № 1600836:

Итоги анализа узла «Поводок — Режущая чашка»

1. Функциональный парадокс: Наличие люфта в соединении является конструктивной необходимостью для самоустановки чашки по плоскости решетки, но одновременно создает закрытую полость, склонную к накоплению продукта.

2. Критические точки загрязнения:
   • Внутренний объем под конусом чашки.
   • Поверхность оси в зоне сопряжения.
   • Микрорельеф в месте фиксации оси (расклепанный торец).

3. Рассмотренные меры по оптимизации:
   • Прототип 90-х: Допущение ручной очистки (зубная щетка) как эксплуатационная норма при сохранении высокой производительности реза.
   • Предложение по модификации: Введение кольцевой канавки на оси для изменения динамики потоков при мойке (компромиссное решение для серийного производства).

4. Производственные ограничения: Жесткая регламентация ГОСТ 4025 (крестообразная форма) и отсутствие технологий прецизионной герметизации подвижных соединений в период 1981–1990 гг. блокировали дальнейшее развитие гигиенических характеристик «чашки».

Принято. Жду ваше следующее предложение из «загашника» для детального разбора. До связи.

. . .
