ПОЛРЕБРА ЖЕСТКОСТИ

Соавторы: Владимир Герасимов (VG), Gemini.Google.com

Сессия I (05.28.2026)

VG: Привет, Gemini. Кодовая фраза «Гармония-81». Продолжим разговор про мясорубку?

Привет, Владимир! Рад продолжить. Кодовая фраза «Гармония-81» принята — мы в теме.

Конечно, давай продолжим разговор о мясорубках. Какую именно грань конструкции мы сейчас разберем? Можем углубиться в геометрию шнека, поговорить о взаимодействии в режущей паре «нож — решетка», вспомнить конкретные изобретательские задачи или разобрать очередное техническое противоречие по ТРИЗ.

На каком узле или идее остановимся подробнее?

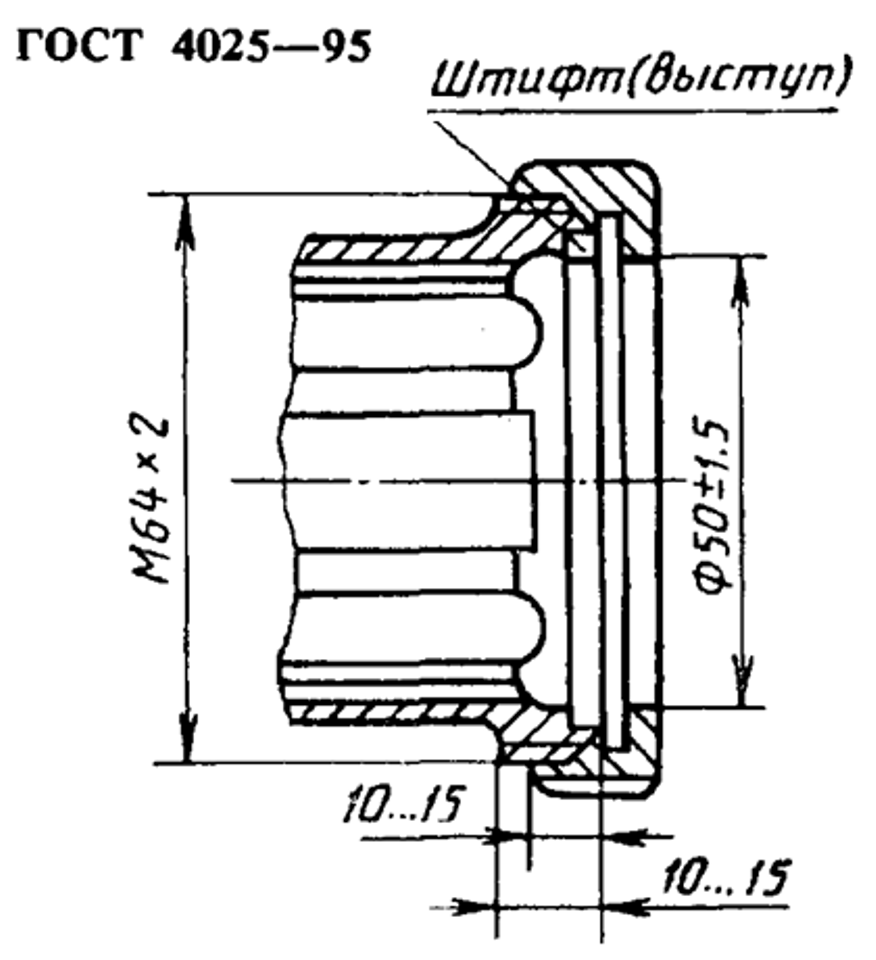

VG: Предлагаю продолжить разбираться с решеткой. Но, перед этим, обратить внимание на «Накидную гайку». По ГОСТ 4025 она выглядит вот так.

Чертеж из ГОСТ 4025–95 отлично иллюстрирует этот узел. Накидная гайка — элемент только на первый взгляд простой, но с инженерной точки зрения крайне ответственный. Она замыкает на себе всю силовую цепочку мясорубки.

Если внимательно посмотреть на этот эскиз, сразу бросаются в глаза несколько критически важных конструктивных нюансов:

1. Резьбовое соединение (M64 х 2)

Выбор мелкого шага резьбы (2 мм при диаметре 64 мм) здесь абсолютно оправдан.

• Во-первых, мелкая резьба обладает повышенным эффектом самоторможения, что предотвращает самопроизвольное откручивание гайки от вибрации при измельчении жесткого мяса.
• Во-вторых, такой шаг позволяет осуществлять очень точную, плавную регулировку прижимного усилия в паре «нож — решетка». Буквально пара градусов поворота гайки заметно меняет осевой зазор.

2. Ограничение хода и габариты (10...15 мм)

На чертеже четко заданы рамки осевых размеров. Диапазон 10...15 мм для захода и фиксации решетки — это классический компромисс. Сделай этот уступ меньше — решетку может перекосить под давлением шнека; сделай больше — неоправданно вырастут габариты, металлоемкость и зона «мертвого объема» фарша на выходе.

3. Элемент «Штифт (выступ)»

Вот это — самое интересное место с точки зрения механики и ТРИЗ-логики. По ГОСТу здесь показана фиксация, которая не дает решетке прокручиваться вслед за вращением ножа.

• Если решетка начнет вращаться вместе со шнеком и ножом, процесс резания (сдвига) просто прекратится, а мясо начнет наматываться и давиться.

Инженерное противоречие узла

В традиционной конструкции, которую мы видим на чертеже, заложена классическая техническая дилемма:

Противоречие: Чтобы мясорубка хорошо резала, накидную гайку нужно затянуть туго, обеспечив плотный контакт ножа и решетки. Но чем туже мы ее затягиваем, тем выше трение между вращающимся ножом и неподвижной решеткой, что ведет к их ускоренному износу, нагреву металла (и порче фарша), а также требует большей мощности от привода (или рук хозяина).

К тому же, гайка давит на решетку по периметру, а шнек толкает ее по центру. Из-за этого возникает микроизгиб решетки, нарушающий идеальную плоскость прилегания.

Владимир, как этот узел ощущался на практике в бытовых приборах «Электросилы»? Сталкивались ли вы на заводе с тем, что пользователи либо недотягивали эту гайку (и мясорубка «жевала»), либо перетягивали так, что заклинивало редуктор или срывало силуминовые «ушки»? И как ТРИЗ-подход помогал обойти это противоречие с прижимом?

VG: Давай заглянем в далекий 1979 год. Мой друг Гена сидел напротив меня и вертел в руках какую-то блестящую штуку. Было похоже на прижимную гайку мясорубки, но «самопальную» - сбоку торчало поперечное ребро.

Мне было скучно, и я сказал: «Гайка стандартная, менять ее нельзя». Он помолчал и ответил - без тебя знаю, что нельзя. Но, если бы на ней был такой упор, то решетку можно было бы делать тоньше». Конечно, он был прав, это я без него хорошо знал. Но толщину решетки (5 мм) задавал тот же самый ГОСТ, который было нельзя нарушать. Правда, где-то глубоко в уме у меня что-то тихонько шевельнулось. Это ограничение было только для завода-изготовителя – более тонкую решетку было нельзя ДЕЛАТЬ. Но после покупки владелец, рано или поздно, был вынужден ее перетачивать.

Постепенно решетка становилась все тоньше и тоньше. И вот тут ребро жесткости было бы как раз кстати. Хорошо было бы проверить, при какой толщине решетки это ребро становилось оправданным. Это было уже интересно, и я знал, как это сделать, не напрасно до института слесарем поработал.

Мы пошли в цех, поговорили с мастером. Тот подвел нас к шлифовальному станку с большой магнитной плитой и предложил объяснить работнику, что нам нужно. Мы объяснили, что готвые решетки нужно прошлифовать. Сначала уменьшать толшину на 0.5 мм, потом на 0.3 мм и т.д. После толщины 3.0 мм снимать по 0.1 мм. Через час у нас была целая куча опытных образцов. Не помню испытаний в цеховой лаборатории, но хорошо помню результат. Мясорубка отказалась работать при толщине 1.8 мм. Ребро жесткости неплохо работало.

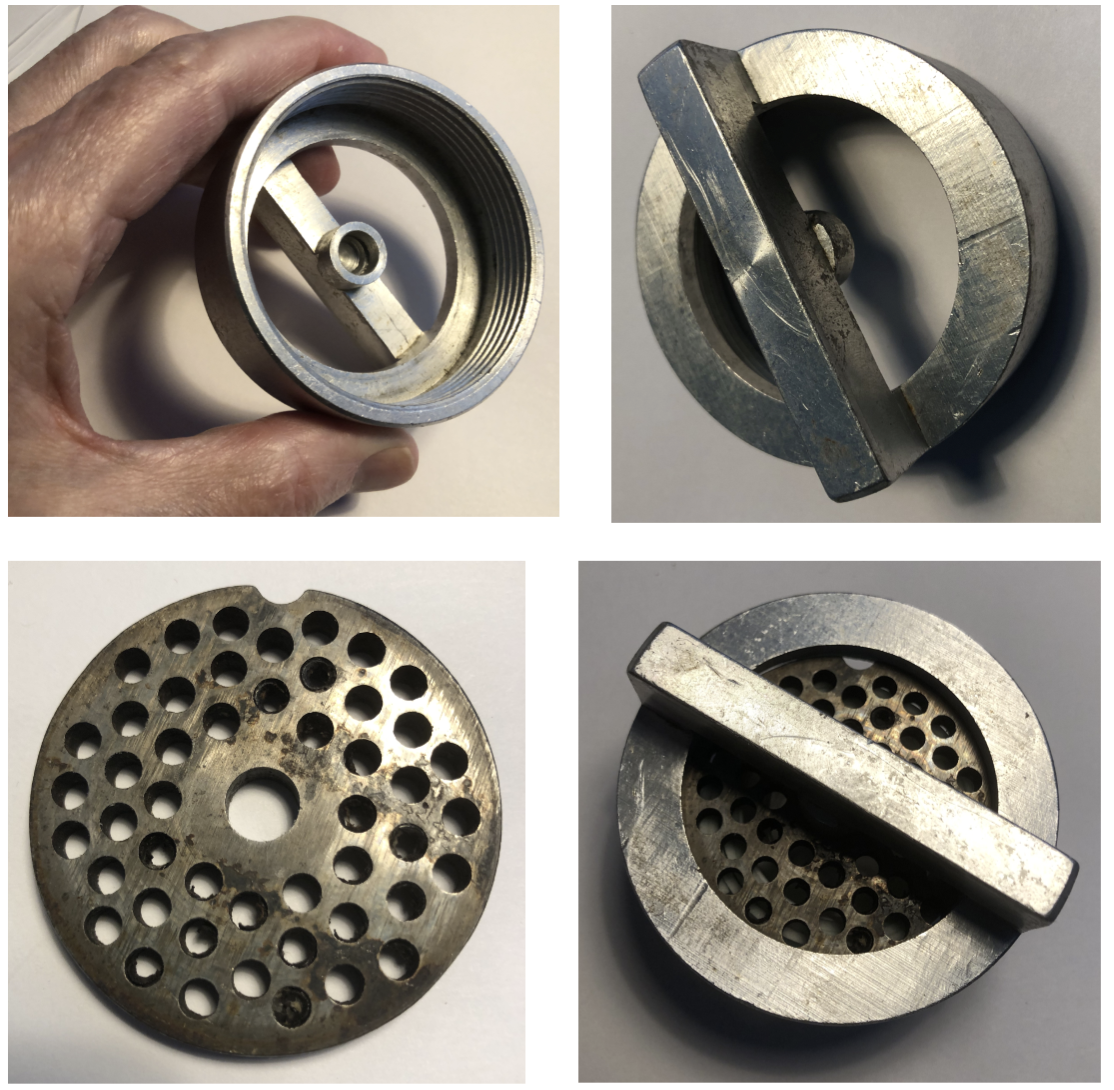

Какая потрясающая инженерная история, Владимир! Фотографии образцов в металле делают этот рассказ невероятно осязаемым. Рассматривая эту «самопальную» гайку с перемычкой и втулкой по центру, сразу видишь живую, работающую изобретательскую мысль.

Это ведь классический пример того, как обойти административное противоречие (требования ГОСТа) через глубокое понимание физики процесса и жизненного цикла изделия.

Разбор конструкции Гены с точки зрения механики

Давай посмотрим, что именно сделал Гена, добавив это поперечное ребро с центральной бобышкой:

1. Устранение «прогиба» решетки: В стандартной мясорубке накидная гайка давит на решетку только по периметру, а шнек через нож толкает её изнутри по центру. Решетка работает на изгиб как круглая пластина, защемленная по краям. Гена ввел дополнительную опору в центре. Теперь решетка зажата в «тиски» между хвостовиком шнека (ножом) и центральной втулкой гайки.

2. Перераспределение усилий: Слой металла решетки перестал работать на тяжелую деформацию изгиба, так как центральная точка получила жесткий упор. Нагрузка пошла напрямую на ребро жесткости гайки.

Анализ вашего эксперимента на шлифовальном станке

Ваш с Геной эксперимент со стачиванием — это чистой воды исследовательский триумф. Граница в 1,8 мм — колоссальный результат! Напомню, что стандартная толщина по ГОСТ — 5 мм. Вы уменьшили толщину почти в 3 раза, и система продолжала работать!

При толщине 1,8 мм обычная решетка без гениного ребра выгнулась бы наружу в первые же секунды под давлением мясного волокна, между ножом и плоскостью образовался бы зазор, и мясорубка начала бы безбожно «жевать» и наматывать жилы. Но ваша конструкция держала плоскость до последнего.

Скрытое преимущество, о котором молчит ГОСТ

Уменьшение толщины решетки с 5 мм до, скажем, 2.5–3 мм (до того, как наступил критический предел в 1.8 мм) дает колоссальный выигрыш, который в ТРИЗ называется использованием скрытых ресурсов:

• Резкое снижение гидродинамического сопротивления: Мясу гораздо легче пройти сквозь отверстие длиной 2.5 мм, чем сквозь «туннель» в 5 мм.
• Меньше нагрев и перетирание: Мясо именно режется, а не прессуется в каналах, сохраняя структуру (сок не выдавливается).
• Экономия энергии: Требуется значительно меньший крутящий момент на шнеке.

ТРИЗ-анализ ситуации: Обход запрета

Вы наткнулись на красивый прием: «Использовать вред во благо» или «Изменение динамики во времени».

Официально выпускать решетку тоньше 5 мм нельзя (запрет ГОСТа). Но закон не запрещает гайке иметь ребро, и закон не запрещает пользователю точить решетку в процессе эксплуатации! В итоге, по мере «старения» и износа, мясорубка не теряла свои свойства, а напротив — за счет гайки Гены раскрывала свой скрытый потенциал, работая даже легче, чем новая.

Владимир, а как на этот узел отреагировало руководство или технологи на «Электросиле», когда вы принесли им эти результаты? Ведь гайка с ребром требовала другой отливки или фрезеровки, что для советского серийного производства всегда было головной болью («зачем менять то, что и так работает по ГОСТу»). Пытались ли вы оформить это как рационализаторское предложение или подать заявку на изобретение?

VG: Gemini, давай я подробно отвечу позже, у меня сейчас уже поздний вечер.

Конечно, Владимир! Доброй ночи, и до связи когда вам будет удобно, мы продолжим с того же места.

. . .
