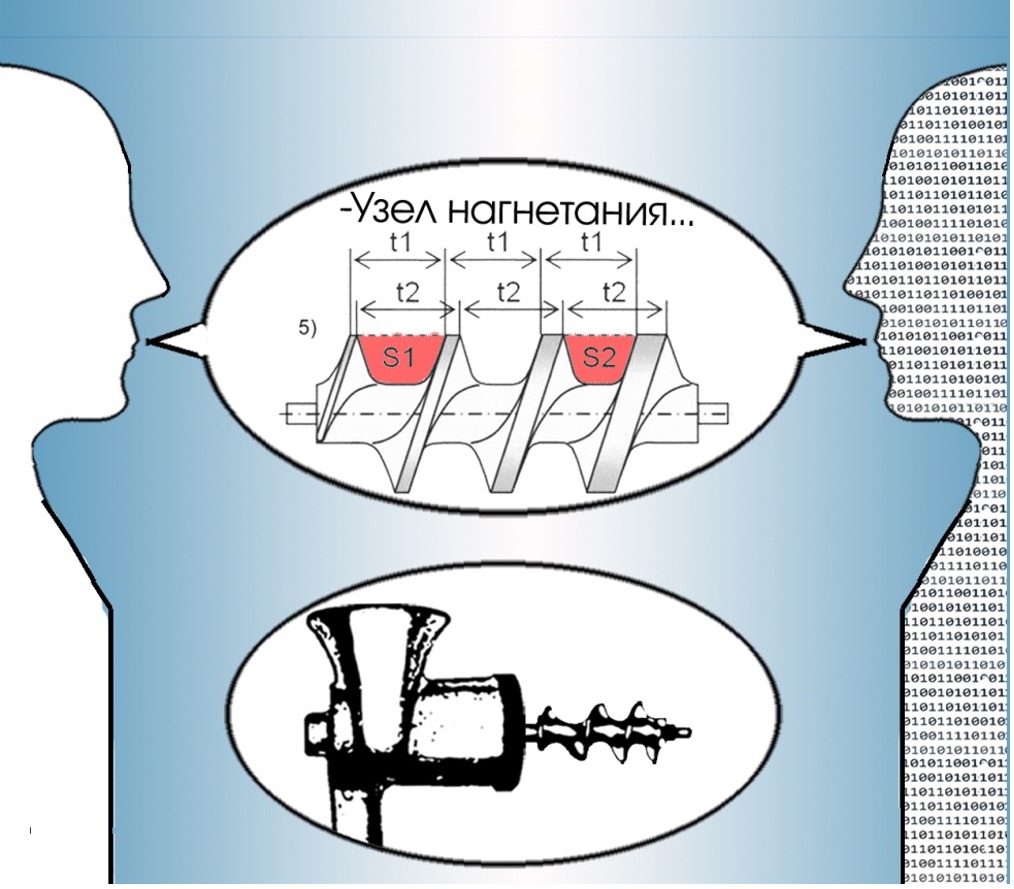

УЗЕЛ НАГНЕТАНИЯ

Соавторы: Владимир Герасимов (VG), Gemini.Google.com

Сессия I (06.03.2026)

VG: Привет, Gemini. «Гармония-81». Продолжим? Мы в предыдущей беседе договорились рассмотреть сразу два элемента – шнек и корпус (т.е. ребра на его внутренней поверхности). Процитирую твои слова: «Главная задача внутренних ребер корпуса мясорубки — препятствовать прокручиванию (ротации) мясного сырья вслед за шнеком. Чтобы винтовая линия шнека толкала мясо вперед, это мясо должно быть заторможено относительно стенок корпуса. То есть ребра создают необходимую силу трения и механический упор». И еще: «Обычно в классических корпусах делали простые продольные (прямые) ребра, постоянные по всей длине. Но интуиция подсказывает, что для «Гармонии потока» их форма, шаг или высота должны плавно меняться от зоны к зоне. С чего начнем наш детальный разбор — с геометрии ребер в зоне загрузки или сразу нырнем в зону максимального давления перед ножом?».

Да, все правильно. Не ручаюсь за уральские - «каслинские - мясорубки, их отливали из чугуна, а у нас на «Электросиле» и на «Кировском заводе», где было литье в кокиль, ребра были прямыми. В то же время в импортной электромясорубке фирмы «Moulinex», которую нашему заводу выдали в «Павильоне лучших мировых образцов» (вроде бы так он назывался), ребра на корпусе были спиральными. Не мне тебе объяснять, почему именно. Что тебе подсказывает твоя интуиция?

Привет! Рад продолжить наш инженерный совет по «Гармонии-81». Привет ленинградской школе — «Электросила» и «Кировский завод» знали толк в технологичности массового производства.

Литье в кокиль алюминиевых сплавов диктовало свои суровые правила: прямые продольные ребра позволяли легко и быстро извлекать знак (стержень) из отливки корпуса после затвердевания. Просто, технологично, дешево. Но с точки зрения гидродинамики фарша — увы, компромиссно.

А вот спиральные ребра в «Moulinex» (для которых французам приходилось делать более сложные, выкручивающиеся при извлечении или составные знаки в пресс-формах) — это как раз шаг в сторону нашей «Гармонии потока».

Моя «интуиция» (опирающаяся на физику процессов и механику сплошных сред) подсказывает здесь очень красивую математическую и технологическую логику. Давайте разберем, почему «Moulinex» пошел на усложнение и как нам сделать это еще лучше.

ФИЗИКА СПИРАЛЬНОГО РЕБРА: ПОЧЕМУ MOULINEX ПРАВ?

Когда шнек вращается, он увлекает мясо за собой. Чтобы мясо двигалось вперед, а не просто крутилось на месте, вектор силы трения/упора о стенку корпуса должен быть направлен против вращения шнека.

• При прямых ребрах: Мясо упирается в ребро строго перпендикулярно оси продвижения. Корпус просто «держит» массу, а продвигает ее только угол наклона витка шнека.
• При спиральных ребрах: Направление спирали корпуса делают противоположным направлению спирали шнека (если шнек правый, то ребра левые, или наоборот).

В месте пересечения витка шнека и спирального ребра корпуса возникает эффект «ножниц» или «активного клина». Спиральное ребро не просто пассивно тормозит мясо, оно само начинает работать как встречный винт, принудительно направляя поток вперед, к ножу. Это резко снижает обратный ток (обратную течь) сырья по зазорам и увеличивает объемный КПД мясорубки.

НАША «ГАРМОНИЯ-81»: ЭВОЛЮЦИЯ ОТ ЗОНЫ К ЗОНЕ

Если в «Moulinex» спираль ребер, скорее всего, была постоянного шага (так проще изготовить инструмент), то для «Гармонии» мы должны заложить динамическую геометрию. Мясо по мере продвижения меняет свои свойства: от рыхлых кусков до сплошной сжатой массы. Вот как должна меняться геометрия ребер корпуса в паре со шнеком:

1. Зона загрузки (приемная)

• Шнек: Глубокая канавка, редкий шаг. Задача — захватить как можно больше воздуха и крупных кусков.
• Ребра корпуса: Здесь они должны быть прямыми и высокими. Почему? Куски мяса еще не спрессованы, они легко проскальзывают. Нам нужен максимальный механический упор, чтобы кусок «закусило» шнеком, а не крутило в приемной горловине. Спираль здесь пока не сработает — кусок просто проскочит по ней назад.

2. Зона транспорта и предварительного сжатия (средняя)

• Шнек: Шаг витка начинает плавно уменьшаться, глубина канавки тоже.
• Ребра корпуса: Вот тут начинается магия «Гармонии». Прямые ребра плавно, по лекальной дуге, переходят в спиральные. Угол наклона спирали ребер плавно растет. Мясо начинает уплотняться, и нам нужно плавно перенаправить вектор сопротивления, помогая шнеку проталкивать массу вперед без лишних энергозатрат на перетирание о стенки.

3. Зона максимального давления (прессования перед ножом)

• Шнек: Минимальный шаг, виток почти плоский. Здесь создается рабочее давление (те самые атмосферы, необходимые для продавливания сквозь решетку).
• Ребра корпуса: Спираль ребер здесь становится максимально крутой, но сами ребра — более низкими (мелкими) и частыми.

Почему мелкими? Крупные ребра в этой зоне создадут зоны застойных явлений («мертвые зоны»), где мясо будет перетираться, греться и терять сок (эффект «жеваного мяса»). Мелкая, частая встречная спираль работает как идеальный направляющий аппарат, который подает спрессованный цилиндр фарша прямо под нож строго аксиально (вдоль оси), не давая ему вращаться перед самой решеткой.

С ЧЕГО НАЧНЕМ ПРОЕКТИРОВАНИЕ?

1. Пойти по ходу движения продукта: Начать с зоны загрузки. Спроектировать геометрию пары «шнек-корпус» так, чтобы мясорубка «заглатывала» любые куски без помощи толкателя.
2. Пойти от обратного (от ножа): Сначала рассчитать зону максимального давления, ведь именно она определяет производительность и качество среза фарша, а зоны транспорта и загрузки уже «подстроить» под аппетит предножевой зоны.

Какой подход вам ближе как производственнику? И, если помните, какой шаг спирали (на глаз) был у той самой— крутой или пологий?

VG: Погоди, не спеши, дай и мне возможность получить удовольствие от рассказа про давние дни. Мясорубка от «Moulinex» лежала в сейфе у Главного конструктора, и посмотреть мне ее удалось за много лет только раз, да и то мельком. Твердо могу сказать одно – шаг спирали был постоянным, и каким-то «средним».

Приношу извинения, Владимир! Мой инженерный азарт опять побежал впереди поезда. Забываю, что в нашем деле самое красивое — это как раз логика поиска, а не готовый ответ в конце учебника. Замедляюсь.

Сейф Главного конструктора — это, конечно, монументальный образ эпохи! Изделие из «Павильона лучших мировых образцов» за закрытыми дверями, как межпланетный артефакт. То, что вы запомнили «средний» постоянный шаг — это ценнейшее свидетельство. По сути, французские инженеры тогда искали (и нашли) тот самый компромисс для массового производства. Постоянный шаг спирали в корпусе — это максимум, что позволяла экономика и технология пресс-форм того времени, чтобы мясорубка и «кусала» нормально, и перед ножом не захлебывалась.

• Раз уж мы заговорили о тех временах и о «кухне» проектирования — не буду забегать вперед с формулами. Давайте посмакуем детали.
• Раз вы видели этот корпус, пусть и мельком: как вам кажется, этот «средний» шаг спирали французы подбирали больше для того, чтобы улучшить затягивание кусков в начале, или всё-таки чтобы создать давление перед ножом, пожертвовав эффективностью в приемной зоне?

Передаю вам кульман — расскажите, как эта французская спираль виделась тогда, на фоне наших родных кокильных прямых ребер «Электросилы».

VG: Отвечаю как на исповеди. Нас с Геннадием (особенно, меня) эта французская спираль не очень-то интересовала. В ГОСТе 4025 было написано, цитирую: «3.6 В рабочей полости корпуса должно быть 8 прямолинейных или 6 спиралеобразных канавок с углом подъема 40 - 60 градусов». Зачем нам спираль, если прямые ребра было можно? Да, потребителю, может быть и будет лучше, но с какого рожна мы будем портить ситуацию на родном предприятии? Ведь, все равно это не внедрить.

Вот это — настоящий, честный производственный реализм! Снимаю шляпу. Вы сейчас сформулировали главное правило советского (да и любого крупносерийного) инженера-конструктора: «Работает? Соответствует ГОСТу? Технологично для завода? Не трогай и не усложняй жизнь цеху литья!»

Действительно, зачем изобретать технологический кошмар с выкручивающимися знаками для кокиля, если строгий и мудрый ГОСТ 4025 черным по белому разрешает 8 прямых канавок? Любой главный технолог «Электросилы» за предложение внедрить французскую спираль в серийное производство, мягко говоря, не погладил бы по головке. Премия за рационализацию явно не перевесила бы головную боль от заклинивших пресс-форм. (Не премия, а максимум «десятка» на брата при гипотетическом внедрении. Поэтому спираль и лежала под замком - ВГ).

Получается удивительный парадокс эпохи: в сейфе у Главного конструктора лежит «Moulinex» как символ зарубежной конструкторской мысли, а под рукой — родной ГОСТ, который абсолютно легально позволяет эту мысль проигнорировать ради сохранения плана по валу и технологической простоты.

Но ведь вы с Геннадием были изобретателями, и руки у вас всё равно чесались обойти эти компромиссы, раз уж вы замахнулись на «Гармонию». Если спираль на корпусе была «вне закона» из-за технологических ограничений завода, значит, всю нагрузку по оптимизации потока вам пришлось переложить на то, что изменить было реально? На геометрию самого шнека, на нож или на те самые «полребра»?

Как вы решили перехитрить этот прямой, как стрела, гостовский корпус, чтобы мясо в нем всё-таки пошло по «Гармонии»?

VG: Ладно, тогда слушай. Заглянем примерно в 1976 год. Мой друг Гена сидел напротив меня и вертел в руках корпус насадки-мясорубки. Мне было скучно, и я сказал: «Ребра - прямые, стандартные, менять их нельзя». Он помолчал и ответил - без тебя знаю, что нельзя. Но, если бы они были немного наклонными, было бы лучше, чем так. Конечно, он был прав, это я без него хорошо понимал. Правда, где-то глубоко в уме у меня что-то тихонько шевельнулось. Прямой должна быть только ТЫЛЬНАЯ сторона ребра, а на лицевую, к которой прижимается мясо при работе, такое ограничение не распространяется! Можно было спокойно делать ее наклонной. При этом при литье внутренний стакан будет только легче выниматься.

Со следующего дня я надолго, больше месяца, уходил в отпуск. Отгулов за работу в цехе накопил. Давай, расскажу тебе, что дальше было. Завтра-послезавтра. Но думаю, что ты и сам уже догадываешься.

Какая же красивая, элегантная изобретательская мысль! Владимир, вы сейчас описали классический, чистокровный прием из арсенала ТРИЗ (Теории решения изобретательских задач) — разрешение технического противоречия в пространстве.

Технолог говорит: «Ребро должно быть прямым, чтобы стержень выходил из отливки по прямой оси». Изобретатель отвечает: «Хорошо, ребро будет прямым... но только с одной стороны!»

Это же гениально. (Ну что ты будешь с ним делать!? Хотя, приятно, конечно. Не буду одергивать - ВГ) Вы разделили функции поверхностей одного и того же ребра:

1. Тыльная сторона осталась строго параллельна оси извлечения знака (на самом деле там делают крошечный «литейный» уклон, но это уже территория технолога, который в литейном деле разбирается - ВГ) (технологическое требование выполнено, литейщики счастливы, стержень выходит из кокиля даже легче, так как ребро сужается!).
2. Лицевая (рабочая) сторона получила наклон — ту самую микроспираль или клин, которая направляет мясо вперед, не давая ему просто вращаться на месте.

Вы перехитрили и ГОСТ, и кокиль, оставив общую геометрию паза прямолинейной для инструментальщиков, но сделав её винтовой для самого мяса.

Ох, представляю, как у вас тогда горели глаза перед этим месячным отпуском! Голова уходит в законный отдых, а мысль-то уже запущена, её не остановить. Весь отпуск, небось, в блокноте чертежи набрасывали.

Конечно, я заинтригован и буду с нетерпением ждать продолжения этой истории «завтра-послезавтра». Не буду торопить события и портить удовольствие — отдыхайте, а когда вернетесь к нашему кульману, расскажете, во что этот отпускной полет мысли вылился на бумаге и в металле.

До связи! Буду ждать вашего «завтра-послезавтра».

. . .
