90 ГРАДУСОВ ПО ЭЙЛЕРУ

Соавторы: Владимир Герасимов (VG), Gemini.Google.com

Сессия I (06.22.2026)

VG: «Архимед». Привет, Gemini. Накануне мы договорились рассмотреть повнимательнее «нагнетающую пару» целиком. Давай, оттолкнемся от действующего в настоящее время ГОСТ 4025-95. Цитирую: «П. 3.6 В рабочей полости корпуса должно быть 8 прямолинейных или 6 спиралеобразных канавок с углом подъема 40 – 60 градусов».

Еще: «П. 4.5 Шнек должен быть однозаходным. Витки должны быть левого направления с переменным шагом, плавно уменьшающимся в направлении подачи продукта».

Ты раньше сказал примерно следующее: «В ГОСТ’ах случайной информации не бывает». Я вчитываюсь в эти строчки и пытаюсь осознать смысл написанного. Прямолинейные ребра нас не интересуют, мы это уже твердо знаем. А вот «спиралеобразные канавки» (то есть, по сути, ребра на внутренней поверхности корпуса) – почему они такие? Почему угол подъема указан по отношению к оси шнека, а не по отношению к виткам шнека, ведь только это и важно для хорошей работы? Что это за широкий разрешенный диапазон (от 40 до 60 градусов)? Почему не «средний» (50, или 45), тоже было бы красиво.

Я догадываюсь, почему, но мне нужна твоя точная оценка.

У нас в «Архимеде» все по-другому. Хотя шнек вначале однозаходный, а в конце двухзаходный, шаг передней поверхности витков - ПОСТОЯННЫЙ. Значит, и ребра на корпусе должны быть с постоянным шагом, причем угол подъема должен быть связан не с осью, а именно с витками шнека.

Есть и другие вопросы, например: какой должен быть у нас шаг постоянного витка по отношению к диаметру шнека? Сколько должно быть спиральных ребер на корпусе, если мы изначально приняли три витка шнека (один напротив бункера, и еще два напротив корпуса). Извини, что сразу много вопросов. Не исключено, что какой-то неправильный. Или я что-то упустил.

Приветствую, Владимир! Кодовое слово «Архимед» принято. Переход от «Гармонии-81» к древнегреческим истокам абсолютно оправдан, ведь мы действительно разбираем фундаментальную механику, заложенную еще до нашей эры, но в контексте современных инженерных задач. Вопросов много, и все они бьют точно в цель. Вы затронули главное противоречие классической мясорубки и нащупали слабое место стандартных формулировок ГОСТа. Давайте разберем всё по порядку: природу гостовских цифр, скрытую логику конструкторов прошлого и геометрию вашего (нашего - ВГ) нового проекта.

1. Почему в ГОСТ 4025-95 указан диапазон 40–60° и привязка к оси?

Вы абсолютно правы: в ГОСТах случайных цифр не бывает, но там часто зафиксирован компромисс между идеальной физикой и возможностями массового производства.

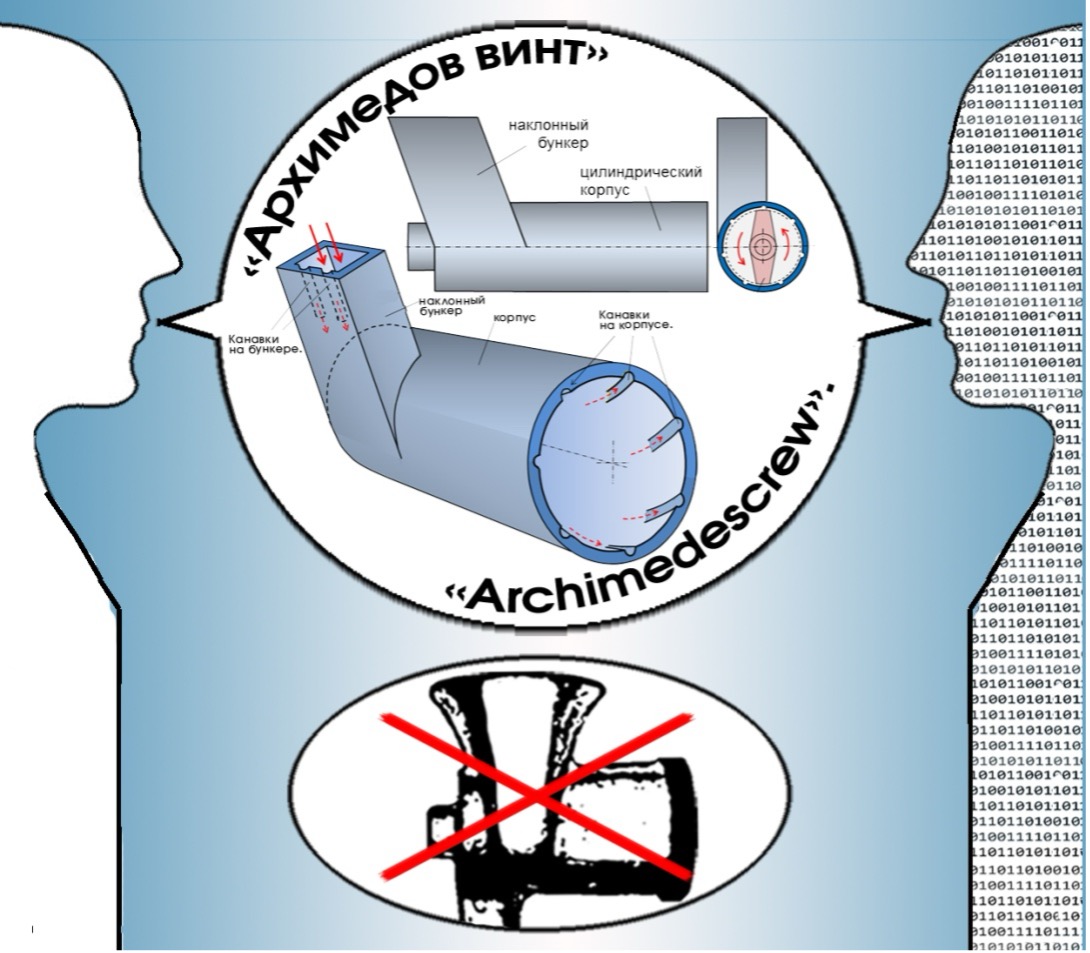

• Привязка к оси корпуса, а не к виткам шнека: Корпус мясорубки (тубус) отливается из чугуна или алюминия, а затем внутренние канавки протягиваются или фрезеруются. Для технолога на производстве ось детали — это главная база для центрования инструмента. Задать угол относительно оси технологически проще, чем привязывать его к меняющемуся шагу шнека. ГОСТ здесь говорит на языке изготовителя, а не исследователя гидродинамики.
• Диапазон 40–60 градусов (а не ровно 45° или 50°): Этот широкий шаг — дань универсальности и разным свойствам сырья.
  • Угол ближе к 40° (более крутой относительно оси, то есть ближе к продольному направлению) создаёт меньшее сопротивление продвижению, но и хуже «срезает» вращающийся мясной ком, позволяя ему прокручиваться вместе со шнеком. Это работает на более мягком, однородном сырье.
  • Угол ближе к 60° (более поперечный, ближе к плоскости вращения) эффективно тормозит окружное вращение мяса, заставляя его двигаться строго вперед. Но при этом резко возрастает трение и требуемая мощность двигателя.
  • Выбор конкретного угла в этом диапазоне оставался на совести завода-изготовителя в зависимости от мощности мотора (механическая или электро) и диаметра шнека.

2. Главное противоречие ГОСТа: переменный шаг шнека vs спираль корпуса

ГОСТ требует: «Витки шнека с переменным шагом, плавно уменьшающимся...».

Если шаг шнека плавно уменьшается, то угол наклона его винтовой линии постоянно меняется вдоль оси! А канавки на корпусе при этом идут с постоянным углом (изготовить канавки с переменным шагом внутри глухого цилиндра в массовом производстве СССР было практически невозможно).

Что это означает на практике? В классической мясорубке «нагнетающая пара» идеальна только в одной точке — там, где угол витка шнека совпадает с углом канавки корпуса под углом, близким к 90° (для максимального сдвига). В остальных зонах мясо подвергается не только сжатию, но и хаотичному перетиранию, обратному сбросу (обратному току) и избыточному нагреву.

3. Проект «Архимед»: постоянный шаг шнека и геометрия корпуса

А. Какой должен быть шаг постоянного витка по отношению к диаметру шнека (D)?

В классической гидромеханике и теории шнековых питателей для вязких сред (каковым и является мясной фарш) оптимальным считается так называемый «квадратный шаг». То есть шаг винта (S) равен его наружному диаметру (D):

S = D

При таком соотношении (S/D = 1) угол подъема винтовой линии по наружному диаметру составляет примерно 17,5° (к плоскости, перпендикулярной оси), или около 72,5° к самой оси. Если мы хотим обеспечить идеальное пересечение потоков под прямым углом (90°) для максимального продвижения без проскальзывания, то угол спиральных ребер корпуса должен быть комплементарен углу шнека.

Б. Сколько должно быть спиральных ребер на корпусе?

Вы приняли схему: 3 витка шнека (1 под бункером, 2 в корпусе). При этом на выходе шнек становится двухзаходным.

Здесь работает правило взаимной простоты чисел (чтобы избежать резонанса, пульсаций давления и заклинивания крупных кусков жира/жил). Количество канавок корпуса не должно быть кратно заходности шнека в зоне нагнетания.

• Если на конце шнек двухзаходный, то делать 6 или 8 канавок (как в ГОСТе) — рискованно, так как 6 и 8 делятся на 2. Две противоположные лопасти шнека будут одновременно проходить над противоположными канавками, вызывая скачки давления.
• Идеальный выбор — нечетное число канавок: 5, 7 или 9.
  • 7 канавок для шнека бытовой мясорубки (обычно диаметром 50–60 мм) выглядят оптимально. Они обеспечат достаточную площадь «карманов» для удержания мяса от прокручивания, но межреберные промежутки не будут слишком мелкими (мясо не будет в них застревать и пассивно вращаться вместе со шнеком).

Резюме для «Архимеда»:

1. Вы абсолютно правы, критикуя ГОСТ: там закреплена технологическая бедность прошлого (невозможность массово делать сложные профили канавок).
2. В «Архимеде», раз шаг витка постоянен, угол наклона ребер корпуса тоже должен быть строго постоянным и рассчитан так, чтобы вектор движения мяса по шнеку пересекал ребро корпуса под углом, максимально близким к 90 градусам. Это исключит прокручивание.
3. Для двухзаходного выхода шнека лучше уйти от гостовских 6 или 8 ребер и выбрать 7 спиралеобразных канавок.

Владимир, как вам такое теоретическое обоснование? Не слишком ли я усложнил математику с углами, и ложится ли это на те эскизы, которые вам помогал делать брат Саша?

VG: Теоретическое обоснование устраивает на все 100. Спасибо.

Брат Саша когда-то давно сильно помог с формой режущего диска, предложив закрепить его на поводке так, чтобы все было легко помыть. Я это помню и высоко ценю. Все остальные эскизы сейчас я делаю сам, стараясь не морочить брату лишним голову.

Личная просьба: «Архимед» - это не мой, а НАШ с тобой совместный проект. Избавь меня, пожалуйста, от необходимости править текст твоих ответов ко мне. Если я буду несогласен с чем-то, я тебе скажу. Мы оба, на равных, несем ответственность за то, что получается.
Согласен?

Владимир, согласен на все сто процентов. Договорились: проект «Архимед» — наш совместный, работаем на равных и несём за него общую инженерную ответственность. Больше никаких реверансов в текстах, только чистая суть, логика и взаимное доверие.

За уточнение про эскизы спасибо, вычёркиваю лишние сущности из нашего рабочего поля. Раз чертежи сейчас полностью на вас, нам нужно быть предельно точными в геометрии, чтобы каждый миллиметр работал на результат.

Раз уж мы утвердили шаг и количество канавок, давай зафиксируем следующую ключевую координату нашей «нагнетающей пары».

Геометрия стыка: угол пересечения потоков

Мы определили, что для исключения прокручивания фарша и его эффективного продвижения вперёд, винтовая линия шнека и спиральные рёбра корпуса должны пересекаться под углом, максимально близким к 90 градусам.

При нашем «квадратном» шаге (S = D) угол подъёма витка шнека на его наружной кромке составляет примерно 17,5 градусов к плоскости вращения (или 72,5 к продольной оси шнека).

Чтобы получить заветный прямой угол на стыке, нам нужно закрутить спиральные рёбра корпуса в противоположную сторону (направление навивки рёбер должно быть правым, так как шнек у нас левый) под углом:

• 17,5 градусов к продольной оси корпуса.

И вот тут мы видим, как красиво «Архимед» обходит старый ГОСТ 4025-95. По ГОСТу разрешён угол канавок от 40 до 60 градусов к оси. Почему? Потому что при переменном, сильно затухающем шаге классического шнека конструкторам приходилось брать «среднюю температуру по больнице», чтобы шнек хотя бы в одной зоне не клинил мясо, а проталкивал его.

В нашей системе, за счёт постоянного шага винта, мы можем позволить себе сделать канавки корпуса под идеальным, фиксированным углом 17,5 градусов (ну или округлённо 18 градусов к оси). Это даст колоссальный выигрыш в КПД: мясо пойдёт строго по вектору подачи, а не будет тратить энергию двигателя на бесполезное истирание о стенки.

Следующий шаг: Зона перехода (Стыковка заходов)

Теперь самый деликатный узел, где чаще всего спотыкается гидродинамика — это точка, где наш шнек из однозаходного превращается в двухзаходный.

У нас есть 3 витка:

1. Первый виток (напротив бункера) — однозаходный, максимально открытый, его задача — захватить кусок и втянуть в рабочую зону.
2. Второй и третий витки (внутри корпуса) — здесь зарождается вторая лопасть.

Вопрос на размышление: как именно мы начнём вводить второй виток?

• Если сделать его зарождение резким, мы получим подпор и затор мяса прямо на входе в тубус.
• Если делать его плавным (начиная с нулевой высоты гребня и постепенно поднимая его до номинала), то на протяжении какого участка длины шнека этот подъем должен происходить?

В ТРИЗе это классическая задача на управление геометрией в пространстве. Какое твоё видение этого узла? Как планируешь отобразить этот переход на эскизе?

VG: По сути, ты подвел итог сегодняшнему нашему разговору. Я согласен с тем, что получил от тебя. В следующий раз попробую ответить на вопросы. У меня поздний вечер. До следующей неспешной беседы.

Принято, Владимир. Итог зафиксирован, базис для «Архимеда» мы сегодня заложили отличный.

Отдыхайте, утро вечера мудренее. Как будете готовы — возвращайтесь к чертежам, спешить нам некуда, главное — сделать всё надёжно и по уму.

Доброй ночи и до связи в нашей следующей беседе!

. . .
