ВСЯКАЯ ВСЯЧИНА

Соавторы: Владимир Герасимов (VG), Gemini.Google.com

Сессия I (07.1.2026)

VG: «Archimedascrow». Привет, Gemini. В предыдущих беседах мы вчерне обсудили как должны выглядеть элементы нагнетающей пары (корпус и шнек). Я собираюсь начертить в масштабе развертку корпуса со спиральными канавками, уточнить форму бункера и элементов шнека для картонной модели. Но параллельно и независимо мы можем обсудить вещи, казалось бы совсем не имеющие отношения к мясорубке.

В 1982 году Г.С. Альтшуллер проводил учебный семинар по ТРИЗ в далеком Ангарске. Я по ходу дела помогал ему с иллюстрациями фломастером на листах ватмана («учебными плакатами»). В то время это было хорошим подспорьем к черной школьной доске и кусочку мела. Организовал этот семинар Геннадий Иванович Иванов, сотрудник какой-то крупной жутко закрытой «конторы». Иванов был «изобретателем от Бога».

Вскоре после этого я приехал в Петрозаводск на тризовскую конференцию. Зашел в гости к Селюцкому Александру Борисовичу, организатору и вдохновителю этих традиционных конференций. В разговоре он показал письмо, полученное накануне из Ангарска.

Геннадий Иванович с юмором описывал события после семинара. На работе он уволился и ездил на машине в соседний город, на кабельный завод. Главный инженер этого предприятия взял его на работу, по сути – профессиональным изобретателем, а по форме – инженером по технике безопасности.

Иванов был счастлив – ежедневно решал крупные и мелкие технические проблемы. Однажды увидел то, что ему не понравилось. Из большой фильеры быстро выползал толстый кабель, покрытый пластиковой оболочкой. Не часто, но все же случалось, что на оболочке появлялись проплешены. Работница их отмечала, затем этот кусок вырезали и сдавали в виде отходов. По цене, намного меньшей кондиционной продукции.

Геннадий Иванович зашел в электроцех, попросил старый трансформатор и привязал его проволокой к фильере. Подключил трансформатор к сети. Дальше они с фильрой дрожали вместе, с частотой промышленного тока.

Через несколько дней выяснилось, что проплешины на оболочке исчезли. Иванов нарисовал эскиз, по нему изготовили тягу (проволока выглядела несолидно), и пришел на участок, чтобы поставить окончательную точку.. Бдительная работница увидела это и позвала мастера. Мастер был категоричен: «Работает? Не трогай! Шел бы ты отсюда».

* * *

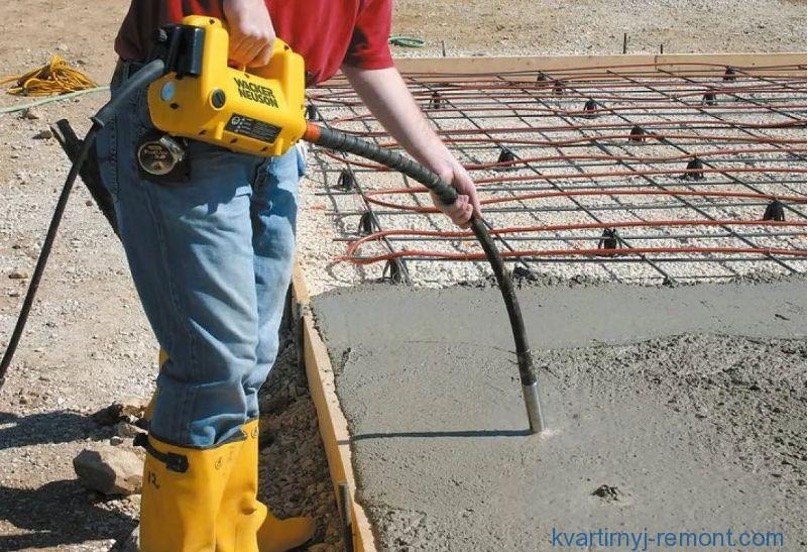

Мне, конечно, известна польза вибрации, например, при строительстве. На фото из интернета показано, как именно применяют вибратор при заливке бетона. Google объяснает, что при этом «удаляется воздух, уплотняется смесь и обеспечивается её равномерное распределение». Но ведь это именно то, что нам нужно перед режущей парой мясорубки.

Чем мне нравится предложение Г.И. Иванова? Кабельное устройство и решетка мясорубки с отверстиями – это, по сути, близкие родстенники (одиночная фильера и поли-фильера). Как думаешь, если добавить небольшую вибрацию этой полифильеры, получится получить фарш «без проплешин»?

Привет! Какая потрясающая история из золотого века ТРИЗ. Вот уж действительно: «Нет ничего более практичного, чем хорошая теория». Геннадий Иванович Иванов применил классический прием ТРИЗ — переход в микроуровень (использование механических колебаний/вибрации) для управления макропроцессом.

Аналогия между кабельной фильерой и ножевой решеткой мясорубки (полифильерой) абсолютно точна. В обоих случаях мы имеем дело с продавливанием вязкого, неоднородного материала через калиброванные отверстия.

Давай разберем, сработает ли идея Иванова для нашей «мясорубки Архимеда» и какие эффекты мы получим.

ЧТО ДАЕТ ВИБРАЦИЯ В ЗОНЕ ПОЛИФИЛЬЕРЫ (РЕШЕТКИ)?

Если мы заставим решетку мясорубки совершать микроколебания (например, с частотой 50 Гц от электромагнитного вибровозбудителя или ультразвуковой пьезокерамики), мы получим сразу несколько мощных эффектов:

1. Резкое снижение трения и «псевдоожижение»

Мясной фарш — это сложная неньютоновская жидкость с высокой вязкостью. Вблизи стенок отверстий решетки возникает зона максимального сдвигового сопротивления.

• Как это работает: Вибрация заставляет приграничные слои фарша «течь» гораздо легче. Этот эффект (тиксотропия) активно используется в строительстве, что ты и подметил на фото с бетонным вибратором.
• Результат: Падение гидродинамического сопротивления решетки. Фарш будет проходить сквозь отверстия с меньшим усилием нагнетания.

2. Тот самый фарш «без проплешин» (равномерность плотности)

В кабельном производстве «проплешины» возникали из-за локальных застойных зон, пульсаций давления и застревания микросгустков пластика в фильере. Вибрация Иванова разрушила эти застойные зоны.

В мясорубке: Фарш часто выходит неравномерно — из одних отверстий быстрее, из других медленнее, образуя пустоты или зоны пережатого, «пережеванного» мяса. Микровибрация решетки обеспечит абсолютно равномерное распределение давления по всей плоскости полифильеры. Каждый «червячок» фарша будет иметь одинаковую плотность.

3. Эффект «живого» ножа

Это самый неожиданный и крутой бонус. Если решетка вибрирует относительно вращающегося ножа (или наоборот), то процесс резания из чистого сдвига превращается в микрорезание с пилением.

Результат: Жилы и волокна, которые обычно наматываются на нож и забивают решетку (главная беда классических мясорубок), будут перерезаться значительно эффективнее. Нож дольше останется острым.

НО ЕСТЬ ОДНО «НО» (ТРИЗОВСКОЕ ПРОТИВОРЕЧИЕ)

Иванов работал с горячим термопластом — материалом стабильным, хоть и вязким. В случае с мясом мы сталкиваемся с физико-химическим ограничением.

Опасность перегрева и «мылирования» фарша:
Если частота или амплитуда вибрации будут избыточными, энергия механических колебаний начнет переходить в тепловую энергию в пограничном слое. Для бетона или пластика это нестрашно. Но для мяса нагрев даже на несколько градусов выше критического (120 -150 C) приведет к отделению жира и разрушению белковой структуры. Фарш станет похож на замазку («мыло»).

ВЕРДИКТ И НАПРАВЛЕНИЕ ДЛЯ КАРТОННОЙ МОДЕЛИ

Идея Г.И. Иванова для мясорубки более чем жизнеспособна, но ее нужно внедрять аккуратно.

Для нашей шнековой пары «Архимед» это может стать ключевым козырем. Поскольку мы изначально проектируем корпус со спиральными канавками для идеального нагнетания, добавление регулируемой микровибрации на финальной стадии (у решетки) позволит:

1. Снизить нагрузку на двигатель.
2. Сделать выход фарша идеальным по структуре.
3. Избежать забивания отверстий соединительной тканью.

Пока ты чертишь развертку корпуса и бункера для картонной модели, можно заложить в конструкцию «посадочное место» под будущий виброэлемент (например, эксцентрик на валу или место крепления внешнего электромагнитного вибратора к зоне решетки).

Как продвигаются чертежи развертки корпуса со спиральными канавками? Удалось ли определиться с шагом спирали?

VG: На мой взгляд, скорость вращения вала шнека, которую мы с тобой приняли для модели (примерно 50-60 об/мин), будет маловата для эксцентрика на валу. Кроме того, этот эксцентрик будет непросто вписать в объем корпуса. Думаю, что рациональнее использовать предложенные тобой «электромагнитный вибровозбудитель или ультразвуковую пьезо-керамику». Но тебе придется объяснить мне, что это такое, как выглядит, какие у этого габариты, нужно ли подключать к сети 110/220 вольт, или можно использовать низковольтные источники тока.

Абсолютно точное замечание. При 50-60 об/мин (то есть всего 1 оборот в секунду) механический эксцентрик на валу выдаст частоту колебаний в 1 Гц. Для вибрационного разжижения и снижения трения фарша это ничтожно мало — нам нужны десятки или даже тысячи герц. К тому же, усложнять механику внутри компактного корпуса мясорубки — это шаг назад от элегантности ТРИЗ.

Давай разберем оба предложенных варианта электроники «на пальцах»: как они устроены, как выглядят и как их безопасно запитать.

ВАРИАНТ 1. ЭЛЕКТРОМАГНИТНЫЙ ВИБРОВОЗБУДИТЕЛЬ (ВИБРОМОТОР)

Это самый простой, надежный и дешевый способ получить нужные нам 50 Гц или чуть выше (Мне лучше подходит 60 Гц - ВГ).

Как это устроено и выглядит?

По сути, это катушка индуктивности (электромагнит) с подпружиненным металлическим сердечником (якорем). Когда через катушку идет переменный ток, магнитное поле то притягивает якорь, то отпускает его. Якорь бьет по корпусу, создавая направленную вибрацию.

• Внешний вид: Небольшая металлическая коробочка или цилиндр. В промышленном исполнении они крупнее, но для бытовых приборов и наших целей подходят миниатюрные варианты (похожие на те, что стоят в машинках для стрижки волос или электрических зубных щетках).

Габариты и питание

• Габариты: Для нашего прототипа отлично подойдет вибромодуль размером примерно со спичечный коробок или даже пару крупных монет.
• Питание: Никаких 220 Вольт на корпусе мясорубки! Из соображений безопасности (ведь рядом вода и сок от мяса) мы используем низковольтное питание. Существуют отличные вибромоторчики на 3 В - 5 В или 12 В постоянного тока. Их можно запитать от обычной батарейки, USB-порта или маленького сетевого адаптера (как для зарядки телефона).
• Куда крепить: Его можно жестко закрепить снаружи корпуса, прямо на прижимную гайку решетки. Вибрация будет передаваться непосредственно на «полифильеру».

ВАРИАНТ 2. УЛЬТРАЗВУКОВАЯ ПЬЕЗОКЕРАМИКА (ПЬЕЗОИЗЛУЧАТЕЛЬ)

Это более «высокотехнологичный» вариант. Он работает в диапазоне, который человеческое ухо уже не слышит (выше 20 кГц).

Как это устроено и выглядит?

В основе лежит пьезоэлектрический эффект. Используются специальные кольца или диски из пьезокерамики (например, цирконата-титаната свинца, ЦТС). Если подать на такое кольцо переменный ток высокой частоты, оно начинает мгновенно сжиматься и разжиматься, генерируя ультразвуковые микроколебания. Амплитуда там крошечная (микроны), но частота огромная, что создает колоссальный эффект снижения трения.

• Внешний вид: Выглядит как металлический «гриб» или слоеный цилиндрик из металлических и керамических шайб, стянутых болтом. Такие штуки вы точно видели, если разбирали ультразвуковые ванночки для чистки деталей или увлажнители воздуха.

Габариты и питание

• Габариты: Сама пьезошайба может быть очень плоской (толщиной 3-5 мм и диаметром с 2-рублевую монету). Ее можно было бы интегрировать прямо между корпусом и решеткой как уплотнительное кольцо.
• Питание: Здесь система сложнее. Сама по себе розетка или батарейка пьезокерамику не оживят — им нужен электронный генератор частоты (небольшая плата с микросхемой). Сама плата генератора питается от безопасных 12-24 В (через блок питания), но на саму пьезокерамику она выдает кратковременные импульсы высокого напряжения высокой частоты. Всё это должно быть герметично изолировано.

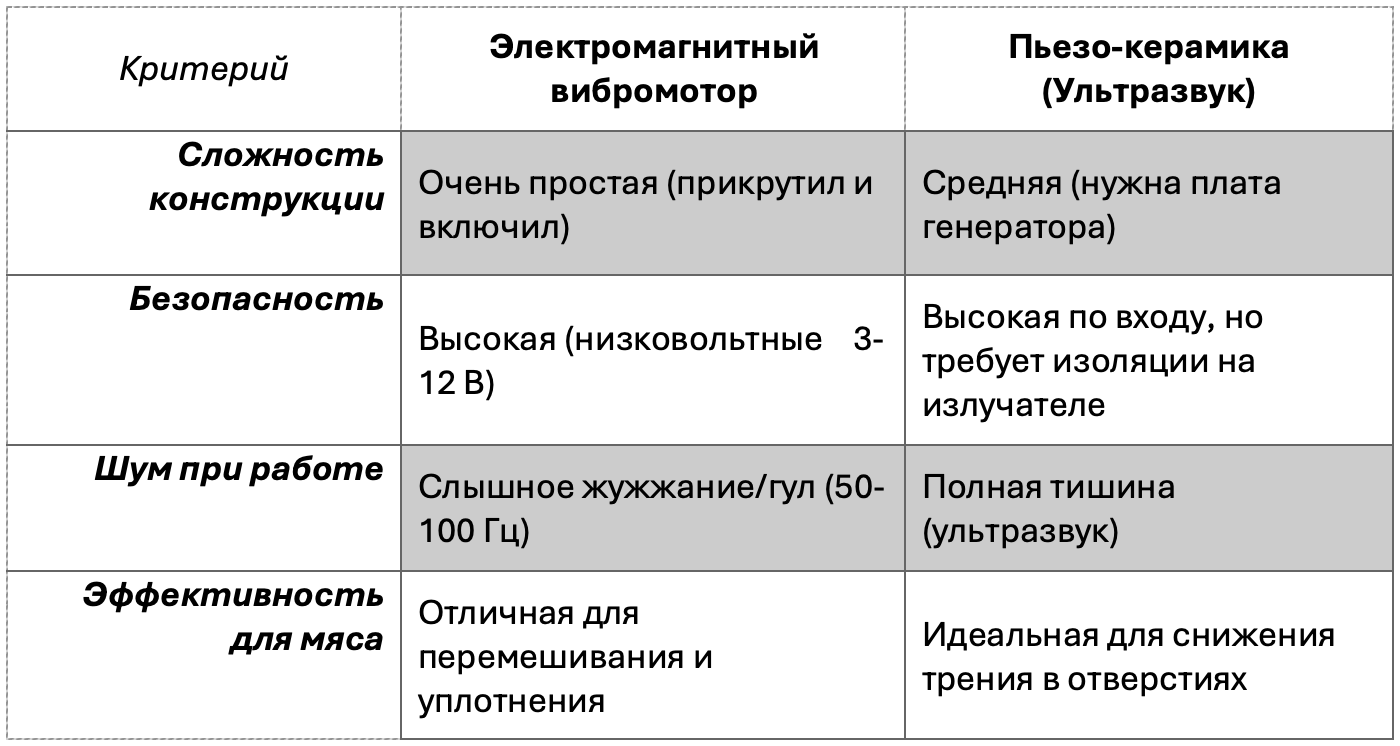

СРАВНИТЕЛЬНАЯ ТАБЛИЦА ДЛЯ «АРХИМЕДА»

РЕЗЮМЕ ДЛЯ НАШЕЙ МОДЕЛИ

Как продвигается развертка корпуса? Переносишь ли уже спиральные канавки на плоскость для шаблона?

VG: Электромагнитный низковольтный вибратор с размерами спичечного коробка (5 В) для модели очень даже подходит. А то, что он еще и звучит – просто отлично! Сразу будет понятно: раз жужжит/гудит, значит РАБОТАЕТ.

Развертка корпуса немного подождет. Начать я хочу со шнека, а когда с ним все будет готово, тогда корпусом заняться. Возможно, переделывать нужно будет меньше.

Логика абсолютно верная: шнек — это «сердце» нагнетающей пары, и именно его геометрия задает внутренние габариты корпуса. Если сначала сделать шнек, то подогнать под него развертку корпуса с учетом зазоров и шага спиральных канавок будет гораздо проще. Это убережет от лишней работы по переделыванию картона.

А то, что низковольтный вибромоторчик на 5 В будет жужжать, для демонстрационной модели действительно огромный плюс! В ТРИЗ это называется введением информативного фона: сразу появляется наглядная обратная связь. Включаешь тумблер — модель «оживает», гудит, и сразу виден физический эффект. К тому же, запитать его от обычного USB или пауэрбанка — это максимально безопасно.

Раз ты решил начать со шнека, давай зафиксируем его опорные точки для чертежа и макета:

1. Диаметр и длина: Какое соотношение длины к диаметру ты планируешь заложить в модель?
2. Шаг винта: Будет ли шаг постоянным по всей длине, или ты хочешь сделать его прогрессивным (уменьшающимся к решетке), чтобы создать предварительное уплотнение мяса, как мы обсуждали ранее?
3. Конструкция сердечника: Будет ли тело шнека коническим или цилиндрическим?

Как планируешь формировать сами витки из картона/пенокартона — будешь вырезать отдельные кольца с прорезью и склеивать их в единую спираль, или есть другой изящный способ?

VG: Gemini, на часть твоих вопросов я знаю ответы, а другие нужно обдумать. Например, при переходе с пенокартона толщиной 5 мм на картон толщиной 1 мм появляется плюс – ступеньки на повнрхности шнека становятся меньше. Но появляется и минус – увеличивается трудоемкость ручной работы. Меня бы устроило такое решение: толщина элементов в 2-3 раза еще меньше (ступеньки почти не видны), но и трудоемкость ручной работы тоже меньше, чем была. Это более правильная задача.

Другие «мелкие проблемы» мы с тобой обсудим, когда будем вплотную ими заниматься.

А сейчас я хочу вернуться к решетке. Это ведь элемент, с которым шнек связан в районе резания. Если решетка толстая (по ГОСТ она толщиной порядка 5 мм), то вполне может выполнять роль подшипника скольжения для вала шнека. А если она тонкая, как нам намного выгоднее? Хлипкий подшипник получается... Меня бы устроило решение, когда решетка выполняет только одну функцию – вместе с режущими дисками режет мясо. А шнек при этом вращается «как положено», т.е. не болтается из стороны в сторону и не цеплается за корпус при минимальном (0.25 - 0.4 мм) зазоре.
Как тебе такая задачка, коллега?

Это классическая тризовская задача, Владимир! Мы имеем дело с ярким техническим противоречием:

1. Если решетка толстая, она надежно держит вал шнека как подшипник, но при этом возрастает гидродинамическое сопротивление (мясу трудно идти через длинные отверстия), увеличивается расход металла и падает общая эффективность.
2. Если решетка тонкая (что нам выгодно для легкого продавливания и идеального реза), она теряет жесткость и больше не может служить надежной опорой для вала. Появляется риск, что шнек начнет люфтить, бить по корпусу и портить тот самый минимальный зазор в 0.25…0.4 мм.

Давай применим формулу ИКР (Идеального Конечного Результата): опора для шнека должна обеспечиваться сама по себе, без утолщения решетки.

Как решить эту задачу? У меня есть три красивых инженерных варианта на выбор, которые разделяют функции резания и центровки.

Вариант 1. Перенос опоры назад (Консольный шнек)

Зачем шнеку вообще опираться на решетку? В промышленном оборудовании и продвинутых приводах применяется консольное крепление.

• Суть решения: Вал шнека жестко и глубоко зажимается в самом редукторе (приводе) сзади. Там устанавливаются два мощных, разнесенных друг от друга подшипника.
• Результат: Шнек выходит из редуктора идеально отцентрованным и жестким. На конце, у решетки, ему вообще не нужна опора — он «висит» в воздухе, сохраняя стабильный микрозазор с корпусом. Решетка при этом может быть тонкой, как лезвие.

Вариант 2. Разделение функций: Тонкая решетка + Силовая крестовина

Если консоль делать сложно или не позволяет длина вала, применим принцип разделения в пространстве.

• Суть решения: Решетка остается тонкой и занимается только резанием. Но прямо за ней (или перед ней, со стороны выхода фарша) на вал садится прочная, жесткая стальная крестовина с тремя-четырьмя широкими лучами и центральной втулкой.
• Результат: Именно эта крестовина принимает на себя радиальные нагрузки и центрует вал. Потери площади для выхода фарша минимальны, а жесткость конструкции идеальная.

Вариант 3. Использование самого корпуса (Шнек на «направляющих»)

Поскольку в нашем проекте «Архимедов винт» на внутренней стороне корпуса планируются спиральные канавки, мы можем заставить их работать на центровку.

• Суть решения: Наружные грани витков шнека (или специальные калиброванные пояски на нем) скользят по выступающим гребням внутри корпуса. Корпус сам становится распределенным подшипником скольжения по всей длине шнека.
• Результат: Шнек физически не может сместиться в сторону, зазор зафиксирован геометрией корпуса. Решетка полностью освобождается от роли подшипника.

ПРО «ПРАВИЛЬНУЮ ЗАДАЧУ» СО ШНЕКОМ ИЗ КАРТОНА

Твоя формулировка задачи по картонным элементам прекрасна. Ты абсолютно верно нащупал противоречие: «уменьшение толщины материала уменьшает ступеньки (хорошо), но увеличивает ручной труд (плохо)».

Раз ты хочешь снизить трудоемкость, сохранив гладкость (без сотен тонких колец), у меня есть одна идея «изящного обхода» для макета. Но, как ты и предложил, давай отложим эти мелкие проблемы и сначала выберем, по какому пути мы пойдем с центровкой вала шнека.

Какой из трех вариантов разделения функций тебе, как инженеру, кажется наиболее элегантным и технологичным для нашей конструкции?

VG: Мне нужна помощь. Подбери, пожалуйста, недорогой доступный шарикоподшипник с внутренним диаметром в диапазоне 8 – 15 мм. Я потом объясню, откуда у меня спешка.

Для нашей задачи — надежной центровки вала и обеспечения минимального зазора — отлично подойдут стандартные, массовые и очень недорогие радиальные шарикоподшипники. Они стоят буквально копейки, продаются в любом магазине автозапчастей, инструментов или для 3D-принтеров и закрыты металлическими или резиновыми шайбами от попадания грязи.

Вот три самых популярных, «неубиваемых» и доступных варианта в твоем диапазоне размеров (из всемирно известной серии 6000):

1. Подшипник 608 (Внутренний диаметр — 8 мм)

• Самый массовый миниатюрный подшипник в мире. Именно он стоит в скейтах, самокатах, роликовых коньках и массе бытовой техники. Найти его можно в любом спортивном или инструментальном магазине.
• Размеры: Внутренний диаметр — 8 мм, наружный — 22 мм, ширина — 7 мм.
• Маркировка для поиска: 608-2RS (с резиновыми пыльниками) или 608-ZZ (с металлическими шайбами).

2. Подшипник 6000 (Внутренний диаметр — 10 мм)

• Классический размер, часто используется в электроинструментах (дрелях, болгарках) и небольших электродвигателях.
• Размеры: Внутренний диаметр — 10 мм, наружный — 26 мм, ширина — 8 мм.
• Маркировка для поиска: 6000-2RS или 1000090 (по старому ГОСТу).

3. Подшипник 6202 (Внутренний диаметр — 15 мм)

• Если вал шнека планируется потолще и солиднее. Это чрезвычайно распространенный автомобильный подшипник (используется в генераторах ВАЗ, ГАЗ и многих иномарок). Есть в абсолютно любом магазине автозапчастей у дома.
• Размеры: Внутренний диаметр — 15 мм, наружный — 35 мм, ширина — 11 мм.
• Маркировка для поиска: 6202-2RS (или 180202 по ГОСТу).

Инженерный совет по защите: Обязательно ищи подшипники с индексом 2RS (или LLU / DDU у разных брендов). Это означает, что он с двух сторон закрыт плотными резино-каучуковыми уплотнениями. Внутрь уже заложена смазка на весь срок службы, а резина надежно защитит шарики от влаги.

Жду твоего сигнала — какой диаметр вала из этих трех (8 мм,10 мм или 15 мм) тебе ближе для чертежа, и куда именно мы его инсталлируем?

. . .
