ПРОСТЕЙШИЕ ПРИЕМЫ ИЗОБРЕТАТЕЛЬСТВА

ЭМПАТИЯ

Эмпатия - это отождествление себя с личностью другого. Иногда об этом действии говорят "войти в шкуру другого", то есть поставить себя на место другого. Таким приемом часто пользуются артисты, писатели, художники и т.п.

Подобным же образом можно использовать этот прием при разработке объекта. Проектировщик отождествляет себя с разрабатываемым объектом, процессом, деталью. Применение приема заключается в том, чтобы человек, посмотрел с позиции детали (с "ее точки зрения"), что можно сделать для устранения недостатков или для выполнения новых функций.

Пример 21.

Проиллюстрируем прием на примере добывания ядра из грецкого ореха. Представим себя ядром грецкого ореха, находящегося внутри скорлупы. Там темно и хочется выбраться наружу, не правда ли?

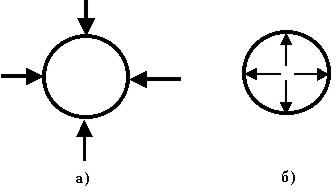

Вспомним, как традиционно колют грецкий орех. Обычно орех колют щипцами или молотком, создавая усилия снаружи, направленные к ядру. Понравится ли Вам (ядру) такой способ? В лучшем случае Вас травмируют. Мы действовали на орех снаружи (см. рис. 6 а). Значит, усилия необходимо создавать не снаружи, а изнутри (мы применили инверсию). У Вас самого для этого сил нет. Вы же ядро. Очевидно, нужно привлекать внешние силы (опять использовали инверсию). Причем, как должны быть направлены эти силы? Безусловно, усилия должны быть направлены от ядра на внутреннюю поверхность скорлупы (см. рис. 6 б). И снова мы использовали прием инверсии.

Рис.6

Чисто технически эту проблему можно решить разными способами. Просверлить отверстие и подать туда воздух под давлением (рис. 7).

Рис.7

Можно, наоборот, поместить орех в вакуум. Возможно, скорлупу ореха обмазать клеем с большим количеством ферромагнитных частичек и поместить орех в сильное магнитное поле скорлупа разрывается.

Рис.8

Наилучшее, на наш взгляд, следующее решение. Орех помещают в герметичный сосуд и создают избыточное давление воздуха. Воздух постепенно проникнет под скорлупу. Через некоторое время в сосуде резко сбрасывается давление. Внутри ореха давление больше чем снаружи - скорлупа раскалывается - сбрасывается (см. рис. 8)

Пример 22.

По аналогии с этим решением добываются семечки из шишек, производится очистка семечек, стручков сладкого перца, очищаются фильтры или пористые объекты.

Вернемся еще раз к понятию ведущей области техники, рассмотренному в приеме "аналогия".

Мы только что применили решение для разных областей промышленности: пищевой и кондитерской, лесной (добыча семян из шишек) и любой технической.

Пример 23.

При выпуске пористого титана одна из последних операций - откачка жидкости из пор. Это осуществляют с помощью вакуума. Процесс идет очень медленно - вакуум создавать достаточно долго.

Конечно, Вы уже догадались, что и здесь решение аналогично рассмотренным ранее. Избыточное давление создается значительно быстрее.

В данном случае для цветной металлургии ведущей областью оказалась пищевая.
Рассмотрим еще один пример на эмпатию.

Рис.10. Спираль Архимеда

Пример 24.

Этот прием использовал конструктор авиадвигателей Бережков - герой книги Александра Бека "Жизнь Бережкова".

"Я придумал особую насечку жернова, насечку по принципу архимедовой спирали (рис. 10). Терпеливо выбирая на камне рисунок замысловатой спирали, я вообразил себя зерном (выделили Э.З., В.П.), попадал в ручеек спирали, с наслаждением чувствовал, как меня прихватывают, раздавливают, перетирают жернова, и, довольный, вываливался струйкой замечательной муки". Прообразом Бережкова был известный советский конструктор авиадвигателей А.А.Микулин [Бек А. Жизнь Бережкова. - М.: Сов. Писатель, 1958, с. 204].
